產品概述
技術參數
相關案例

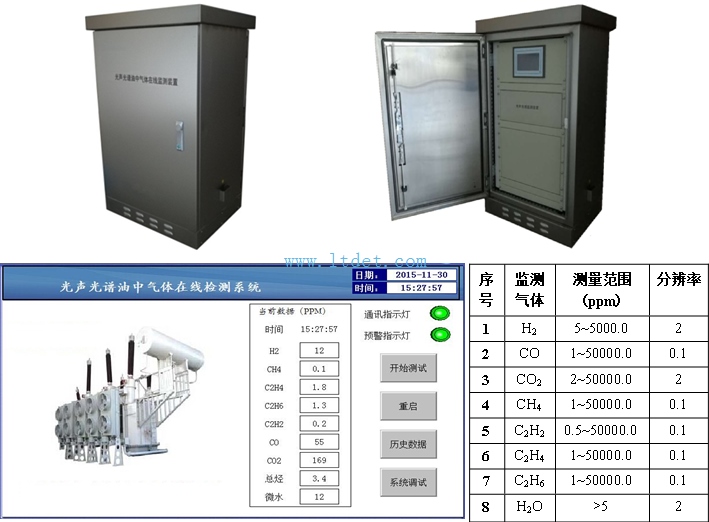

GTM-300多組分油光譜在線監測裝置采用光聲光譜或近紅外光譜測量以及真空脫氣技術，應用物理方法替代化學傳感器，實現對變壓器油中CH₄、C₂H₂、C₂H4、C₂H₆、H₂、CO、CO₂七種組份及總烴、微水的全組份數據監測，采集速度快，監測精度高，可連續監測。系統具備專家診斷功能，包括三比值、產氣率、立方圖和歷史數據分析方法，可以對變壓器故障進行綜合分析，從而實現對變壓器內部運行狀態的在線監測。測量數據可傳輸?shù)阶冸娬揪C合自動化系統或者一體化在線監測平臺以實現數據管理和信息共享。
GTM-300解決了目前常規油色譜在線監測產品檢測時需要油樣多、長期運行設備維護工作量大的原理性問題。由于采用光傳感器件，成本較高，適用于無人值守且需要油中氣體全組份高精度監測的大型變壓器，能比較精確的預警變壓器內部潛伏性故障。
1. 監測氣體：          CH₄、C₂H₂、C₂H₄、C₂H₆、H₂、CO、CO₂及H₂O；
2. 報警設定：          各種氣體濃度、三比值分析、相對產氣率、故障診斷等方式；
3. 工作電源：          AC220V±15%，50Hz±0.5Hz，400VA ；
4. 采樣周期：最小40分鐘；
5. 采樣精度： A級；
6. 載氣：無；
7. 數據存儲周期： 10年；
8. 裝置使用壽命：10年，正常維護情況下；
9. 工作環境：變壓器油溫度(10℃～100℃)，工作環境溫度(－40℃～＋70℃)；
10. 相對濕度： ≤95%(25℃) ；

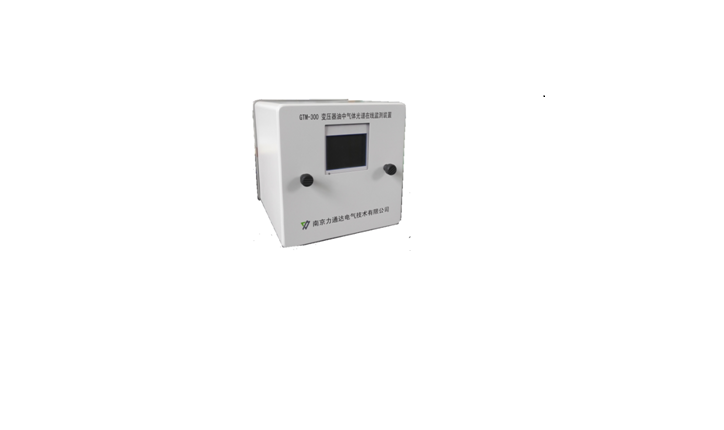

11. 裝置體積： 800(長)600(寬)1300(高)mm，壁掛式：263(長)257(寬)263(高)mm；
12. 柜體重量： 110kg；
13. 防護等級： IP55；
14. 海拔高度： ≤5000m；
15. 振動標準： GB/T11606.8-1989；
16. 進出油管：專用紫銅管，直徑6mm；
17. 進出油閥法蘭：專業測量后配套。
