電力變壓器在運行過程中，帶電的繞組和油箱之間存在電場，鐵心和夾件等金屬構件處于電場之中，由于電容分布不均勻，場強各異，若鐵心沒有可靠接地，則存在對地懸浮位，產生鐵心對地的充放電現象，破壞固體絕緣和油的絕緣強度；若鐵心一點接地，即消除了鐵心懸浮電位的可能；但當鐵心出現兩點或以上多點接地時，鐵心間的不均勻電位就會在接地點之間形成短路環流，造成鐵心局部過熱；嚴重時，因過熱變壓器內部產生大量氣體，引起輕瓦斯發信，甚至重瓦斯動作而使變壓器開關掉閘，中斷對外供電；同時環流過熱還會燒熔局部鐵心硅鋼片，使相鄰硅鋼片間的絕緣漆膜燒壞，引起硅鋼片間局部短路，使故障點擴大，變壓器鐵損變大，嚴重影響變壓器的性能和正常運行，甚至發展到修復時，不得不更換硅鋼片的嚴重程度。

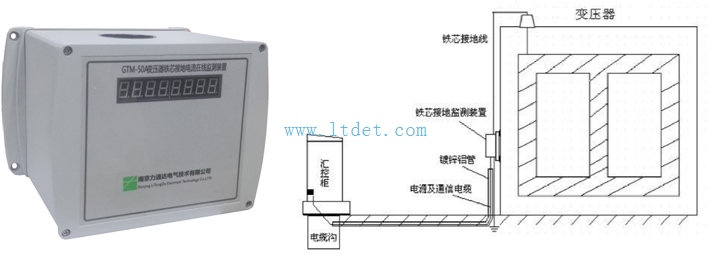

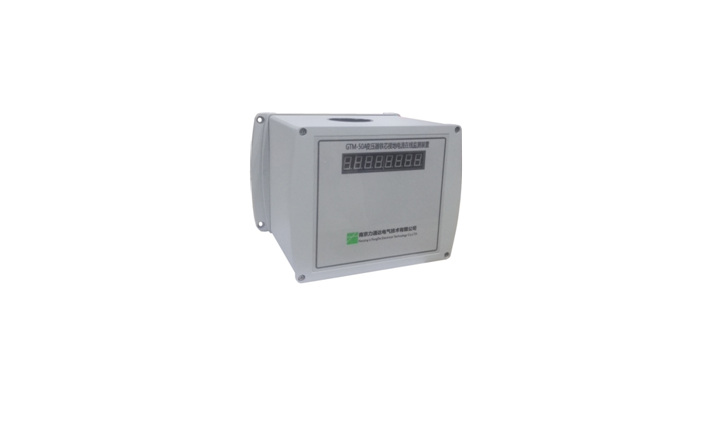

GTM-50鐵心接地電流傳感器采用高精度電流傳感器，直接測量鐵心接地線電流大小，并可以通過轉換電路將其轉換為 RS485 信號。通過對鐵心接地電流進行連續、實時、在線監測，能及時發現內部絕緣受潮或受損、鐵心多點接地、箱體內異物、油箱油泥沉積等故障，對潛伏性事故做到早預防早處理。
1. 工作環境: -35℃～+55℃；
2. 相對濕度: ≤85%；
3. 工作電壓: AC220V；
4. 測量電流范圍: 0mA~10A；
5. 測量精度： ±2.5%；
6. 電磁兼容標準： 4級；
7. 外殼防護性能： IP65。
